Кондуктор DowelMax Classic Kit для шкантов D10мм
Кондуктор DowelMax для создания крепких соединений на круглых шкантах. Диаметр сверла - 10мм, диаметр шкантов - 10мм. Толщина зажимаемой заготовки - от 16мм до 105мм, мин. ширина заготовки - больше диаметра сверла, расстояние между отверстиями - от 18мм. Сменные направляющие для сверла, в комплекте направляющие под сверло диаметром - 10мм. (направляющие других диаметров можно приобрести отдельно: 6мм, 8мм) 4 конфигурации для различных шиповых соединений. Цельнометаллическая точно фрезерованная алюминиевая конструкция с регулируемым зажимом на латунных винтах. В комплекте 4 проставочных шаблона, сверло, ограничитель сверления, шестигранный ключ и дальномер. Сверло выполнено и HSS стали. Масса набор - 1451г.Масса кондуктора - 830г. Производство - OMS Tool Company Ltd (США)
Средние значения тестов соединений на прочность от Майкла Кампена (MIKE KAMPEN)
Наименование eng
Наименование Прочность lbs/inchІ
Прочность кг/смІ
#20 BISCUIT Бисквит 285 336
POCKET HOLE (5 SCREWS) 5 потайных шурупов 420 495
DOUBLE DOMINO Двойное домино 560 660
ROUTED MORTISE & TENON Фрезерованый шип/паз 640 754
MULTIPLE DOWEL Несколько шкантов 890 1049

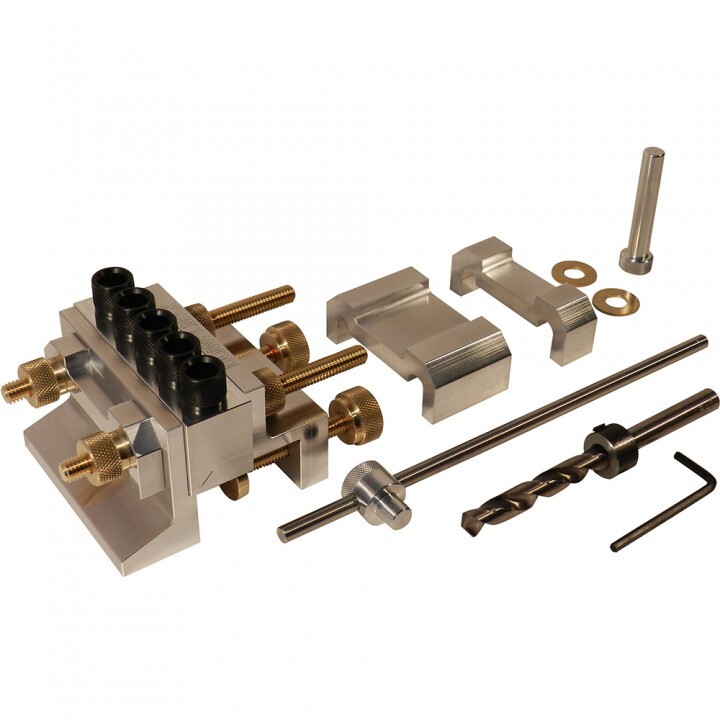

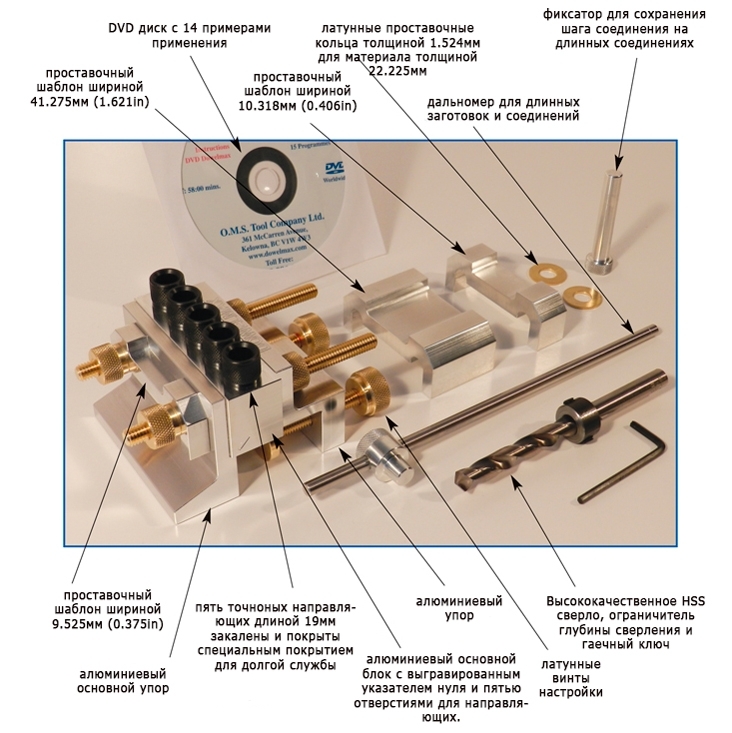

Комплектация:
Основная база с пятью направляющими
Основной упор
Дополнительный упор
Сверло диаметром 10мм
Ограничитель сверления
Дальномер для длинных соединений
Фиксирующий шип для позиционирования шага соединения
Три проставочных шаблона разной ширины
Два проставочных кольца
Шестигранный ключ
DVD с видео инструкцией
Инструкция

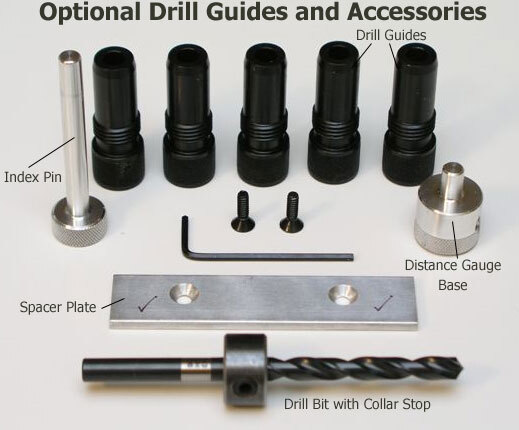

2. Направляющие для кондуктор DowelMax для создания соединений на шкантах диаметром 6мм. Диаметр сверла - 6мм. Сменные направляющие для сверла, в комплекте направляющие под сверло диаметром - 6мм. В комплекте 5 направляющих, сверло, ограничитель сверления, шестигранный ключ, основа для дальномера, фиксирующий шип и проставочный шаблон. Сверло выполнено и HSS стали. Производство - OMS Tool Company Ltd (США)
Комплектация:
5 направляющих с диаметром отверстий - 6мм
Сверло диаметром 6мм
Ограничитель сверления
основа для дальномера для длинных соединений
Фиксирующий шип для позиционирования шага соединения
Шестигранный ключ
Проставочный шаблон
3. Направляющие для кондуктор DowelMax для создания соединений на шкантах диаметром 8мм. Диаметр сверла - 8мм. Сменные направляющие для сверла, в комплекте направляющие под сверло диаметром - 8мм. В комплекте 5 направляющих, сверло, ограничитель сверления, шестигранный ключ, основа для дальномера, фиксирующий шип и проставочный шаблон. Сверло выполнено и HSS стали. Производство - OMS Tool Company Ltd (США)
Комплектация:
5 направляющих с диаметром отверстий - 8мм
Сверло диаметром 6мм
Ограничитель сверления
основа для дальномера для длинных соединений
Фиксирующий шип для позиционирования шага соединения
Шестигранный ключ
Проставочный шаблон
4.Шаблонная проставка для кондуктор DowelMax. Толщина проставки - 3.175мм. Используется отдельно или в комбинации с другими проставками для достижения необходимых отступов. Производство - OMS Tool Company Ltd (США)
5. Угловой упор для кондуктор DowelMax. Используется для изготовления Т-образных соединений.Производство - OMS Tool Company Ltd (США)
