Штекеры плоские изолированные KNIPEX 97 99 110 KN-9799110

Компания Knipex выпускает качественные гильзы подавляющего большинства размеров для обжима одного и двух проводов.

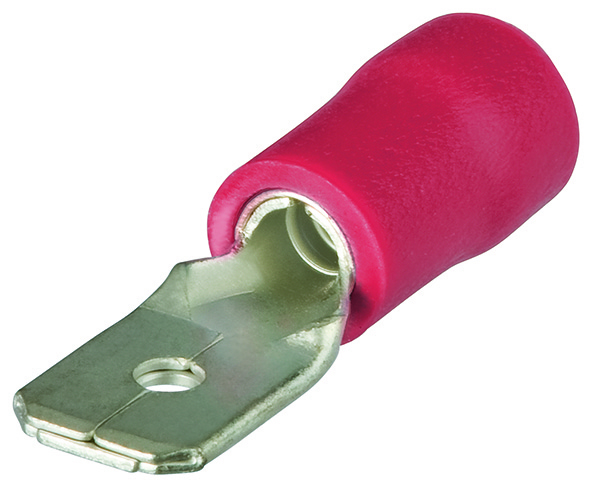

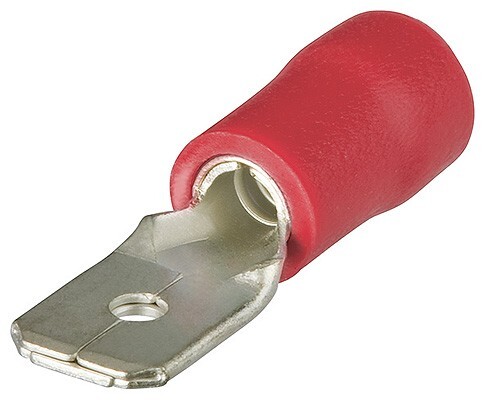

Штекеры серии KN-9799110 представляют собой виброустойчивые плоские разъемы «папа» с изолированной ПВХ манжетой.

Данные гильзы применяются для создания быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации.

Особенности применения:

• Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким;
• Конструкция Easy Entry: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил;
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой;
• Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»;
• После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение.

В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контактных соединений

Технические характеристики модели KN-9799110:

• Материал изоляции: самозатухающий ПВХ, класс V-0 по UL94, термостойкость: 75 °C;
• Материал дополнительной медной втулки: медь марки М1;
• Материал разъема: латунь марки Л63;
• Покрытие втулки и разъема: электролитическое лужение;
• Максимальное напряжение: 400 В;
• Цвет маркировки — красный;
• Применяется для опрессовки многожильных кабелей площадью сечения 0,5 – 1,0 мм или американского калибра AWG 20 – 17;
• Размеры контактной части — 6,3 * 0,8 мм;
• Количество наконечников в упаковке — 100 штук, общий вес — 89 грамм;
• Не используется для опрессовки одножильных проводов.

Перед обжимом кабеля, стриппером очищают его изоляционный слой по длине гильзы. Опрессовка производится путем механической деформации специальными пресс-клещами. Таким образом, жилы кабеля будут максимально защищены от повреждений и разрядов. Обжим обеспечит длительное и бесперебойное функционирование кабеля, предотвращая процессы окисления и перегрева.

Компания Knipex гарантирует высочайшее качество своей продукции и повышенный срок службы. Весь процесс производства осуществляется исключительно на специализированных заводах в Германии.

Богатый ассортимент выпускаемой продукции Knipex продолжает расширяться с учетом новейших технологий и требований профессиональных мастеров со всего мира.
